Подшипник — один из тех простых на вид деталей, от которых зависит работа целой машины. Их столько, что легко растеряться: шариковые, роликовые, игольчатые, упорные, скользящие, магнитные… Но на деле разобраться можно быстро, если понять принципы и назначение каждого типа. Эта статья не будет сухим перечнем. Я постараюсь объяснить, где и почему применяется тот или иной подшипник, на что смотреть при выборе и какие ошибки лучше не допускать.

Читая дальше, вы получите четкую картину: какие подшипники ntn опт выдерживают большие нагрузки, какие любят скорость, какие требуют сложного ухода, а какие — почти вечные. И в конце будет таблица с быстрым сравнением — удобно держать под рукой.

Что такое подшипник и зачем он нужен

Проще говоря, подшипник удерживает часть механизма в нужном положении и снижает трение между движущимися элементами. Благодаря этому вал вращается легче, износ деталей уменьшается, а потери энергии снижаются. Роль подшипника кажется невидимой до того момента, когда он выходит из строя — тогда машина шумит, греется и ломается.

Важно помнить: подшипник — не просто железка. Это узел с допусками, смазкой, режимом работы и температурными ограничениями. Выбор неправильного типа или режим эксплуатирования без учета условий приводит к преждевременной поломке, даже если подшипник из дорогого материала.

Классификация подшипников по принципу работы

Самый очевидный способ разделить подшипники — по тому, как они воспринимают нагрузку и как устроено контактное пространство. По этому принципу выделяют подшипники качения и скольжения. Каждый из них имеет свои подтипы.

Подшипники качения содержат катящиеся элементы — шарики или ролики. Они хороши при высоких скоростях и низком коэффициенте трения. Скользящие подшипники (иначе — втулки) работают по принципу слоевого скольжения и обычно применимы там, где нагрузки большие, а скорости умеренные или очень низкие.

Шариковые подшипники

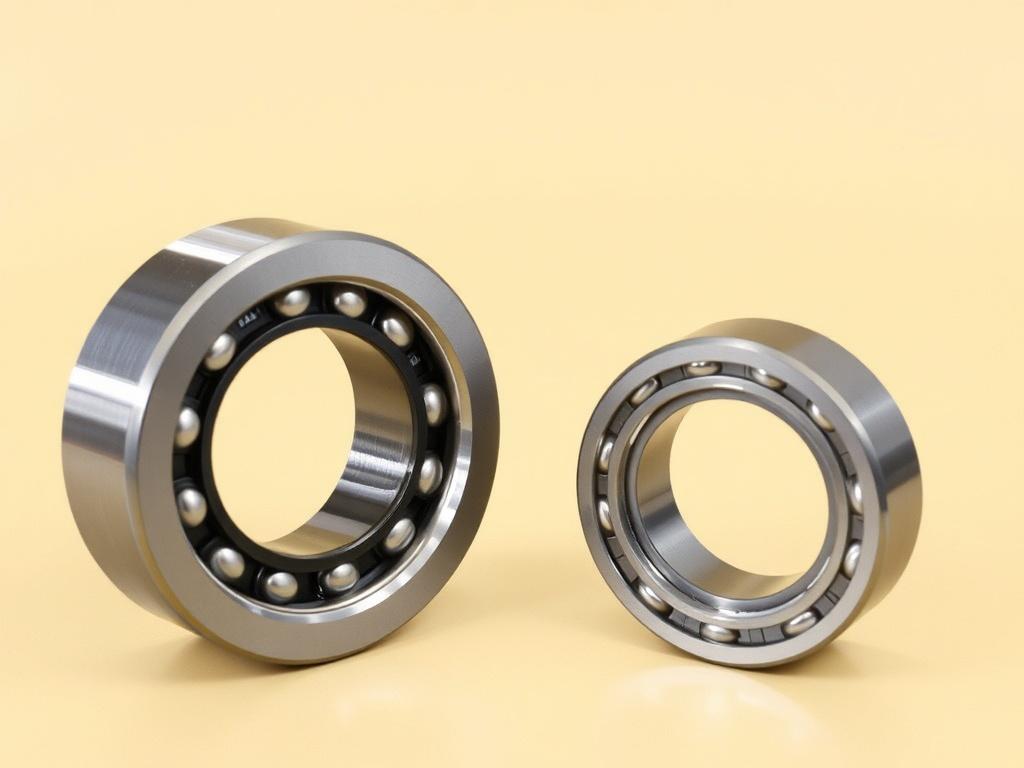

Это самые распространенные подшипники качения. Катящийся элемент — шарик, контакт с дорожками локальный, точечный. Благодаря этому шариковые подшипники подходят для высоких скоростей и обеспечивают хорошую точность позиционирования. Они бывают радиальные, радиально-упорные и угловые контактные.

Плюсы шариковых подшипников — компактность, невысокая инерция и универсальность. Минусы — ограниченная несущая способность по сравнению с роликовыми аналогами и чувствительность к ударным и циклическим нагрузкам. Часто применяются в электроинструменте, электродвигателях, подшипниковых опорах бытовой техники.

Роликовые подшипники

В роликовых подшипниках катящиеся элементы — цилиндрические ролики. Контакт становится линейным, а значит распределение нагрузки шире, и подшипник выдерживает большие нагрузки при умеренных скоростях. Существуют разные формы роликов — цилиндрические, конические, сферические.

Роликовые подшипники подходят для тяжелых механизмов: редукторы, крупные электродвигатели, мосты и т.д. У них выше грузоподъемность, но ниже допустимая скорость в сравнении с шариковыми. Кроме того, их монтаж и регулировка иногда сложнее.

Цилиндрические роликовые подшипники

Идеальны для восприятия чисто радиальных нагрузок. Благодаря продольной геометрии ролика обеспечивают большую несущую способность при компактной конструкции. Но при осевых нагрузках без дополнительных элементов работать не будут.

Используют их в коробках передач и местах с большими радиальными усилиями.

Конические роликовые подшипники

Эти подшипники воспринимают и радиальную, и осевую нагрузку благодаря конической геометрии дорожек. Часто применяются в колесных ступицах автомобилей и в узлах, где важна одновременно устойчивость к боковым усилиям и надежность при вращении.

Регулировка зазора в конических подшипниках критична: неправильная преднатяг может привести к перегреву или быстрой износу.

Игольчатые подшипники

Игольчатые подшипники — это разновидность роликовых, у которых ролики очень тонкие и длинные. Главный плюс — возможность выдерживать большие нагрузки при малом радиальном зазоре и компактной ширине. Их применяют там, где пространство ограничено, например, в коробках передач автомобилей и сельхозтехнике.

Однако игольчатые подшипники чувствительны к перекосам вала и требуют качественной обработки посадочных поверхностей. Смазка и чистота — ключевые факторы их долговечности.

Упорные (т thrust) подшипники

Упорные подшипники предназначены для восприятия осевых нагрузок. Существуют и качения, и скольжения. Качение в упорных подшипниках чаще реализуется через шарики или ролики, расположенные между двумя кольцами, воспринимающими осевую силу.

Упорные подшипники используются в судовых валах, редукторах, шпинделях станков. Они могут выдерживать большие осевые усилия, но не всегда пригодны для одновременных значительных радиальных нагрузок.

Скользящие подшипники

Это самый старый тип подшипников. Рабочая пара — гладкая втулка и вал, разделенные тонкой пленкой масла или другого смазочного материала. Скользящие подшипники просты по конструкции и могут работать при чрезвычайно больших нагрузках, особенно если предусмотрено принудительное масляное охлаждение.

Они широко применимы в турбинах, крупных двигателях и прессах. У скользящих подшипников низкий пусковой момент, высокая виброустойчивость и способность работать в условиях загрязнений. Но требуют надежной смазочной системы и контроля температуры.

Специальные подшипники: магнитные и гидродинамические

Магнитные подшипники почти не имеют контактного трения: вал удерживается магнитным полем. Это позволяет достигать огромных скоростей и исключить износ. Минус — высокая стоимость и сложность управления. Такие подшипники применяют в центрифугах, вакуумных насосах и некоторых газовых турбинах.

Гидродинамические подшипники — разновидность скользящих, где масляная пленка формируется за счет кинематического эффекта вращающегося вала. При правильной конструкции они обеспечивают тихую и долговечную работу, но чувствительны к запуску на холодном и к загрязнениям масла.

Основные критерии выбора подшипника

Как выбрать подшипник, чтобы не ошибиться? Начнем с нагрузки: нужна радиальная, осевая или комбинированная несущая способность. Затем — скорость вращения: шариковые лучше на высоких оборотах, роликовые — при больших нагрузках. Третий важный фактор — точность и люфт. Для шпинделей станков нужен минимальный люфт и высокая точность установки.

Не забывайте про условия: температура, влажность, наличие пыли или агрессивных сред. От этого зависит выбор материала, покрытия и системы уплотнений. И, наконец, экономический фактор: иногда дороже означает дольше срок службы и меньшие эксплуатационные расходы, поэтому смотрите на общую стоимость владения, а не только на цену детали.

• Нагрузка: радиальная / осевая / комбинированная.
• Скорость вращения: низкая / средняя / высокая.
• Требования к точности и люфту.
• Условия окружающей среды и доступность смазки.
• Размеры и ограничение по весу.

Таблица: сравнение популярных типов подшипников

Установка, смазка и обслуживание

Даже хороший подшипник сломается, если неправильно его установили. Нельзя бить по кольцу молотком: применяют оправки и пресс. Важен правильный преднатяг для подшипников, работающих в паре, и точность посадочных мест. Небольшая погрешность при монтаже значительно снизит ресурс подшипника.

Смазка — вторая по важности вещь после монтажа. Масло или смазка выбираются по температурному режиму и скорости. Некоторые высокоточные подшипники требуют смазки комбинированной: защитное масло при сборке и периодическая смена пленкообразующих смазок. В промышленных установках применяют автоматические смазочные системы, которые существенно продляют срок службы.

1. Чистота при монтаже — минимум пыли и грязи.
2. Правильный инструмент и метод посадки.
3. Контроль за температурой и вибрацией в первые часы работы.
4. Регулярная смазка и проверка уплотнений.
5. Своевременная замена при признаках износа: шум, люфт, нагрев.

Частые ошибки при выборе и эксплуатации

Самая распространенная ошибка — выбирать подшипник по габаритам или цене, а не по рабочим режимам. Часто у заказчика есть давление времени, и покупают ближайший аналог, что приводит к короткому сроку службы. Также многие недооценивают важность уплотнений: грязь и влага убивают подшипники быстрее, чем перегрузки.

Еще одна ошибка — пренебрежение тепловыми режимами. Подшипники расширяются вместе с валом и посадочными местами; если это не учтено, посадка станет либо слишком тугой, либо появится люфт. И наконец, неверная смазка: слишком густая смазка вызовет нагрев, слишком жидкая — вымоет покрытие и снизит защиту.

• Подбор только по цене — ложная экономия.
• Неправильный монтаж и отсутствие контроля после запуска.
• Игнорирование условий окружающей среды и температур.
• Недостаточная или чрезмерная смазка.

Как читать маркировку подшипников

Маркировка подшипника содержит массу полезной информации: тип, размер, точность, допуски, вид сепаратора и класс смазки. Для большинства стандартных подшипников достаточно знать обозначение типа и размер, чтобы подобрать замену. Если дело касается высокоточного оборудования, обращайте внимание на класс точности (например, P0, P6, P5 и т. д.).

При покупке по коду проверьте производителя и сертификаты. Контрафактные подшипники встречаются и выглядят похоже, но по свойствам служат намного меньше. Лучше переплатить за бренд с проверенной репутацией, чем менять подшипник каждые полторы-две тысячи моточасов.

Заключение

Подшипники — это не просто стандартные детали, а узел с четкими требованиями по нагрузкам, скорости и условиям работы. Выбор правильного типа и грамотная эксплуатация экономят деньги и время, а иногда и предотвращают серьезные аварии. Подходите к выбору осознанно: определите нагрузки, оцените условия, проверьте маркировку и не пренебрегайте монтажом и смазкой.

Если кратко: шариковые для скорости и точности, роликовые для больших нагрузок, скользящие — для экстремально нагрузочных условий, а специальные решения — для уникальных задач. Уделите внимание уплотнениям, смазке и качеству установки — и подшипник будет работать долго и надежно.
